土工膜铺装施工过程的质量控制

土工膜材料质量控制是土工膜铺装施工质量控制的关键，高标准的材料质量是确保最终施工质量的基础。首先，土工膜的选择，需要严格按照施工要求进行。以HDPE土工膜为例，其标准厚度范围在0.75~3.0mm，不同工程要

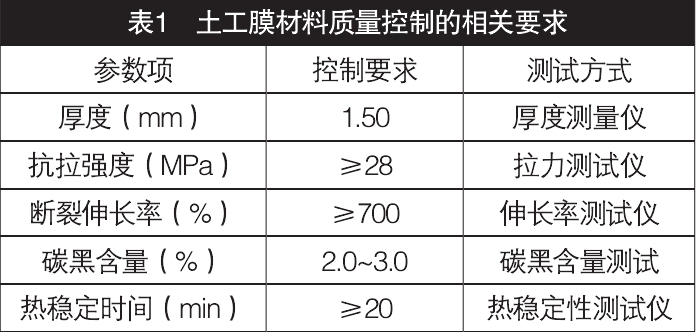

求(qiu)(qiu)选择(ze)不同标准厚(hou)度(du)的(de)(de)(de)土(tu)工(gong)膜(mo)。具体(ti)选择(ze)时，对于(yu)一(yi)般(ban)的(de)(de)(de)土(tu)建工(gong)程，推荐使用1.5mm厚(hou)的(de)(de)(de)土(tu)工(gong)膜(mo)；而在地质(zhi)条件(jian)复杂或(huo)负荷较大的(de)(de)(de)项目中，应(ying)选择(ze)2.0mm或(huo)以上(shang)厚(hou)度(du)的(de)(de)(de)土(tu)工(gong)膜(mo)。对于(yu)HDPE土(tu)工(gong)膜(mo)的(de)(de)(de)物理性(xing)能(neng)，其抗拉强度(du)应(ying)不低于(yu)28MPa，断裂伸长率(lv)应(ying)在700%以上(shang)。此(ci)外，土(tu)工(gong)膜(mo)的(de)(de)(de)碳黑含(han)量(liang)应(ying)控制在2.0%~3.0%，以确保(bao)其抗老化性(xing)能(neng)。在抽(chou)样检测中，土(tu)工(gong)膜(mo)的(de)(de)(de)热稳(wen)定时间应(ying)不低于(yu)20min，熔体(ti)流动速率(lv)（MFR）应(ying)在0.1~1.0g/(10min)范围内，确保(bao)材料加(jia)工(gong)和(he)应(ying)用性(xing)能(neng)稳(wen)定。土(tu)工(gong)膜(mo)材料质(zhi)量(liang)控制的(de)(de)(de)相关(guan)要求(qiu)(qiu)见(jian)表1。

其次，土(tu)(tu)工(gong)膜(mo)(mo)铺装施工(gong)前，进行质量检(jian)测至(zhi)关重要。对于每批土(tu)(tu)工(gong)膜(mo)(mo)，应(ying)至(zhi)少抽取5%的(de)样(yang)本进行检(jian)测。检(jian)测内容包括厚度(du)一致性(xing)(xing)(xing)、抗(kang)拉强度(du)、断裂伸(shen)长率及(ji)抗(kang)穿(chuan)刺(ci)(ci)性(xing)(xing)(xing)能(neng)。例如(ru)，在抗(kang)穿(chuan)刺(ci)(ci)性(xing)(xing)(xing)能(neng)测试(shi)(shi)中，土(tu)(tu)工(gong)膜(mo)(mo)应(ying)能(neng)承受不低于550N的(de)穿(chuan)刺(ci)(ci)力。此外，还需对土(tu)(tu)工(gong)膜(mo)(mo)进行老化(hua)测试(shi)(shi)，确保(bao)其在紫外线(xian)照射下(xia)能(neng)保(bao)持性(xing)(xing)(xing)能(neng)稳定。土(tu)(tu)工(gong)膜(mo)(mo)老化(hua)测试(shi)(shi)中，通常(chang)采用高压(ya)汞(gong)灯，模拟自然光(guang)照条件下(xia)的(de)加(jia)速老化(hua)，测试(shi)(shi)周期不少于1500h。在运输过程中，应(ying)避免(mian)土(tu)(tu)工(gong)膜(mo)(mo)受到机(ji)械(xie)损伤，如(ru)被尖锐物体(ti)划伤或压(ya)破。对于已经(jing)运输到施工(gong)现场的(de)土(tu)(tu)工(gong)膜(mo)(mo)，应(ying)妥善存放(fang)在干燥、清(qing)洁的(de)环境中，直(zhi)至(zhi)使(shi)用。
