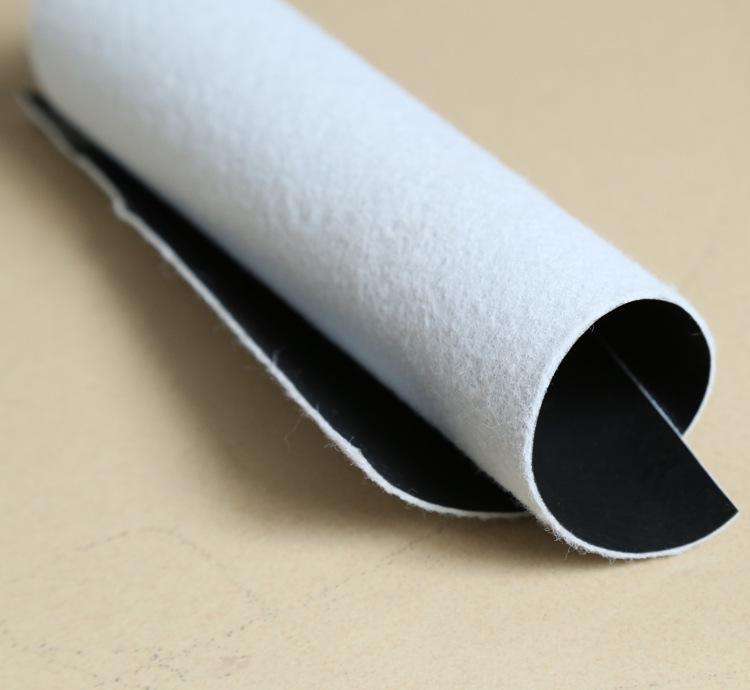

复合土工膜焊接工艺及焊缝质量检测技术

1.试验(yan)目的(de)

通过焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)试验确(que)定复合土(tu)(tu)(tu)(tu)工(gong)膜(mo)(mo)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)设备(bei)、焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)工(gong)艺(yi)和温(wen)(wen)度及焊(han)(han)(han)机(ji)行(xing)走(zou)(zou)速度，在确(que)定焊(han)(han)(han)机(ji)型号、焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)温(wen)(wen)度、行(xing)走(zou)(zou)速度等焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)工(gong)艺(yi)情况下(xia)，监测(ce)(ce)(ce)土(tu)(tu)(tu)(tu)工(gong)膜(mo)(mo)接(jie)(jie)(jie)(jie)(jie)头(tou)的各项指标是否满足规范和设计要(yao)求。 上游(you)横(heng)向土(tu)(tu)(tu)(tu)石(shi)围堰土(tu)(tu)(tu)(tu)工(gong)膜(mo)(mo)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)采用(yong)热熔焊(han)(han)(han)法(fa)，采用(yong)莱(lai)特斯系(xi)列土(tu)(tu)(tu)(tu)工(gong)膜(mo)(mo)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)机(ji)，土(tu)(tu)(tu)(tu)工(gong)布采用(yong)手提(ti)式封(feng)包机(ji)缝(feng)接(jie)(jie)(jie)(jie)(jie)。通过焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)试验，对焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)操(cao)作(zuo)人(ren)员进行(xing)专(zhuan)业培训，使(shi)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)操(cao)作(zuo)人(ren)员掌(zhang)握土(tu)(tu)(tu)(tu)工(gong)膜(mo)(mo)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)机(ji)的技(ji)术(shu)参数、工(gong)作(zuo)原理、操(cao)作(zuo)规程和接(jie)(jie)(jie)(jie)(jie)缝(feng)的质(zhi)量(liang)标准，熟练(lian)操(cao)作(zuo)土(tu)(tu)(tu)(tu)工(gong)膜(mo)(mo)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)机(ji)。同时确(que)定土(tu)(tu)(tu)(tu)工(gong)膜(mo)(mo)接(jie)(jie)(jie)(jie)(jie)缝(feng)质(zhi)量(liang)检(jian)测(ce)(ce)(ce)方法(fa)，使(shi)检(jian)测(ce)(ce)(ce)人(ren)员熟练(lian)掌(zhang)握土(tu)(tu)(tu)(tu)工(gong)膜(mo)(mo)接(jie)(jie)(jie)(jie)(jie)缝(feng)质(zhi)量(liang)控制与(yu)检(jian)验方法(fa)、标准和检(jian)测(ce)(ce)(ce)频(pin)次(ci)。

2.试验流程(cheng)

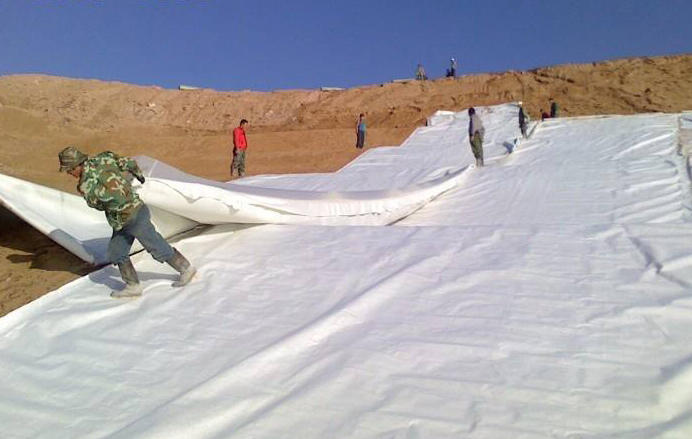

复合(he)(he)土(tu)工(gong)膜铺设－底层土(tu)工(gong)布缝(feng)合(he)(he)－土(tu)工(gong)膜双缝(feng)焊接－焊缝(feng)检测－上层土(tu)工(gong)布缝(feng)合(he)(he)

3.焊接方法

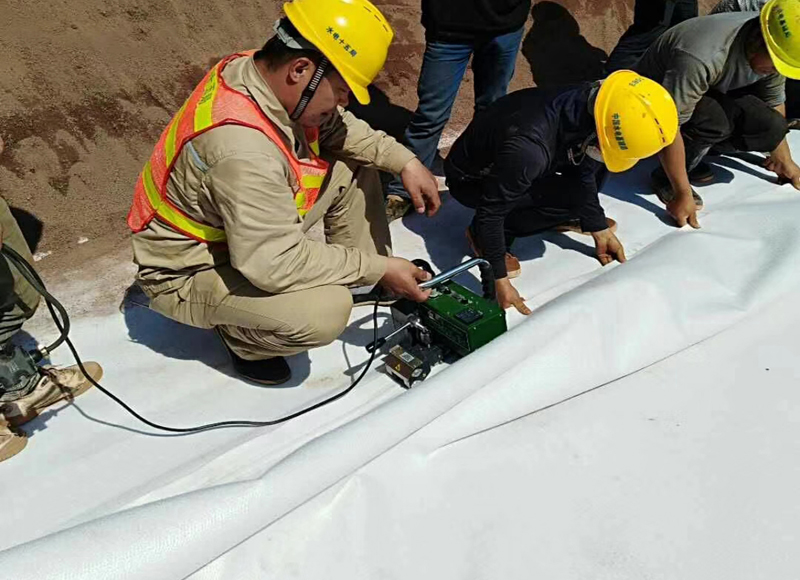

复合(he)土工(gong)膜(mo)(mo)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)采(cai)用(yong)热(re)熔(rong)焊(han)(han)(han)(han)(han)法，自动爬(pa)行(xing)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)机进(jin)行(xing)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)。焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)前(qian)将土工(gong)膜(mo)(mo)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)面上的(de)(de)尘(chen)土、泥土、油污等杂(za)物清(qing)理(li)干(gan)净，水(shui)汽(qi)用(yong)吹风机吹干(gan)，保证焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)面清(qing)洁干(gan)燥(zao)。焊(han)(han)(han)(han)(han)缝宽(kuan)度(du)(du)采(cai)用(yong) 2mm×10mm 的(de)(de)双焊(han)(han)(han)(han)(han)缝，焊(han)(han)(han)(han)(han)缝间留(liu)有(you) 10mm 的(de)(de)空腔，搭接(jie)(jie)(jie)宽(kuan)度(du)(du)大于(yu)等于(yu) 10cm。焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)时(shi)(shi)，焊(han)(han)(han)(han)(han)机前(qian)面专门安排一(yi)人及时(shi)(shi)调整搭接(jie)(jie)(jie)宽(kuan)度(du)(du)，保证搭接(jie)(jie)(jie)宽(kuan)度(du)(du)满足要求。 拟定有(you)代表(biao)性的(de)(de)多组(zu)(zu)气(qi)温(wen)(wen)、不(bu)同(tong)(tong)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)温(wen)(wen)度(du)(du)（250～300℃之间）对应不(bu)同(tong)(tong)的(de)(de)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)行(xing)走(zou)速度(du)(du)（1.0～3.0m/min）进(jin)行(xing)多种组(zu)(zu)合(he)试(shi)验(yan)，找(zhao)出最理(li)想的(de)(de)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)温(wen)(wen)度(du)(du)和(he)行(xing)走(zou)速度(du)(du)。按照初(chu)步拟定的(de)(de)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)温(wen)(wen)度(du)(du)进(jin)行(xing)试(shi)验(yan)，焊(han)(han)(han)(han)(han)机温(wen)(wen)度(du)(du)达到设定温(wen)(wen)度(du)(du)后(hou)（温(wen)(wen)度(du)(du)显示的(de)(de)红绿灯会同(tong)(tong)时(shi)(shi)闪烁）开始焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)。焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)完(wan)成后(hou)，将待测段两端用(yong)热(re)风焊(han)(han)(han)(han)(han)枪封堵后(hou)，进(jin)行(xing)焊(han)(han)(han)(han)(han)缝压力(li)检测。焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)试(shi)验(yan)时(shi)(shi)作好气(qi)温(wen)(wen)、风速、焊(han)(han)(han)(han)(han)机行(xing)走(zou)速度(du)(du)等记录。

4.焊缝质量检测(ce)

焊缝检测采用充气(qi)检测，插入(ru)气(qi)针，充气(qi)压力 0.1～0.25MPa，保压 1～5min，压力无下降为合格。

 对各种(zhong)组合(he)的(de)焊缝进(jin)行(xing)抗拉试验(yan)。断裂位置不(bu)在焊缝上(shang)合(he)格(ge)，断裂强度不(bu)小于母材(cai)（主膜）强度的(de) 80%合(he)格(ge)。本工程委托珠江(jiang)水利科学研(yan)究院中(zhong)心(xin)实(shi)验(yan)室进(jin)行(xing)母材(cai)性能和焊接焊缝性能检验(yan)。
