复合土工膜“特殊部位拼接试验”结论

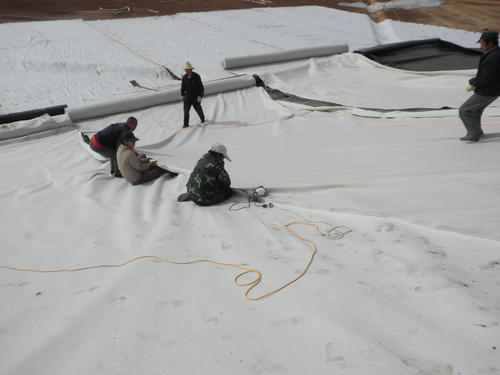

按(an)照试验规(gui)划(hua)，先(xian)对试验场地进(jin)行(xing)了(le)整平碾压(ya)及(ji)杂物清理，并参(can)照坝坡(po)防滑槽的(de)(de)尺寸人工开挖了(le)两(liang)条坑(keng)槽；然后，按(an)照复合(he)(he)土(tu)工膜铺设、搭接(jie)宽度校(xiao)正、底层布缝(feng)合(he)(he)、中(zhong)间膜焊接(jie)、面层布缝(feng)合(he)(he)的(de)(de)步骤进(jin)行(xing)了(le)拼接(jie)。
（1）设计(ji)要求(qiu)的复合(he)土工膜的焊接(jie)温(wen)度(du)为(wei)180~200℃，经(jing)试验证明(ming)不适用于本工程(cheng)，实际施(shi)工中不予采用。
（2）外界温度(du)(du)在(zai)5~15℃范围内，焊(han)接(jie)温度(du)(du)可采(cai)用(yong)300~400℃，焊(han)机行走(zou)速度(du)(du)3~6档。
（3）外(wai)界温度在15~25℃范围内，焊接温度可采用300~350℃，焊机(ji)行走速度3~4档。
（4）外(wai)界温(wen)度在25~35℃范围内，焊接温(wen)度可(ke)采(cai)用(yong)250~300℃，焊机(ji)行走速度1.5~3档。
（5）焊(han)(han)接温(wen)度(du)与(yu)外界气温(wen)成反(fan)比，焊(han)(han)接速度(du)与(yu)焊(han)(han)接温(wen)度(du)成正(zheng)(zheng)比。因此，实际施(shi)工过程中(zhong)，作(zuo)业参数可(ke)根据施(shi)工现场气温(wen)、地面(mian)温(wen)度(du)以(yi)及作(zuo)业前的(de)小样(yang)试焊(han)(han)情况，在保(bao)证焊(han)(han)机正(zheng)(zheng)常工作(zuo)的(de)情况下(xia)适当(dang)调整。
（6）在破损、焊(han)缝取样等特殊部位(wei)可采用PE胶粘结(jie)的(de)方法进行(xing)修补；
（7）T形焊(han)缝可(ke)将其中一条焊(han)缝封堵后直接过缝焊(han)接，无需特殊处理；
（8）T形焊缝补强可(ke)根据实际(ji)情况(kuang)，采用热风焊枪(qiang)焊接和PE胶粘接均可(ke)。
首页
电话
联系
